集束式潜孔锤入岩微风化又增加新案例— ---------施工效率对比整体式潜孔锤提高了 1.36 倍,成本减少近 50 万元

发布时间:2020-01-31  阅读次数:1952

集束式潜孔锤入岩微风化又增加新案例—
---------施工效率对比整体式潜孔锤提高了 1.36 倍,成本减少近 50 万元
直径 600 集束式潜孔锤的应用案例及分析
时间:2016 年 6 月 7 日至 10 月 12 日 地点:中国儋州恒大项目基础施工现场 地质条件:回填土层及卵石层 花岗岩地层,硬度微风化
地基项目:预制管桩施工潜孔锤引孔项目,桩长 28 米,入岩 16 米。孔径 600MM。 工程总量:1182 条桩。
设备配置:广州振宇 ZY—36 型潜孔锤入岩钻机一台 阿特拉斯 485 型(28—21)空压机一台 潜孔锤钻具应用广州振宇集束式 ZY-600 型一台
施工效率及成本,效益分析: 在以往的潜孔锤引孔施工中,通常采用的是,整体式潜孔钻具。 本项目应用广州振宇机械最新科技---集束式潜孔锤。 集合了美国和韩国的最新的潜孔锤入岩科技。 实践证明,大口径集束式潜孔锤,可以任意更换互换磨损坏的小锤头,拆装快,保养方便, 避免的大锤头的整体报废,从而节省成本。而且,由于实现了锤击的速度和面积的多控,使 得使用寿命延长,入岩速度更快。
在钻机型号和动力相同,地质条件相同的情况下:

设备名称

平均成孔速度

(下钻提钻-成孔-完成引孔)

潜孔锤钻头消耗

空压机配置

(柴油消耗)

成孔质量

集束式潜孔锤

31.6 分钟

整体项目施工完成,更换了 3

个小锤头。

一台阿特拉斯

28--21

相同

整体式潜孔锤

47.8 分钟

需要至少 个整体式钻头(在

确保冲击器完好的情况下)

台阿特拉斯

30--25

相同

成本总结:
1, 平均每条桩节省施工作业时间 16 分钟,按照 1182 条桩的工程总量,共节省时间 315 小
时。引孔施工比原计划提前 23 天,保质保量完成。
1) 减少的基本人工开支:4 位员工*30 元*315=37800 元
2) 减少的柴油消耗(每台空压机):315 小时*50 升*6.6 元=103950 元 减少空压机租赁,消耗,技术维护等支出 110000 元
(集束式潜孔锤由于锤击的速度和面积的多控,只需要一台空压机即可)。
2, 钻具,钻头,钻机,消耗减少 168000 元。
3, 提前 23 天完工,减少了项目部及施工单位的各项支出,按照 100000 元记。 共计减少支出:519750 元
有以上的分析我们可以得出结论:集束式潜孔锤,高效,节能,解决了潜孔锤入岩施工中, 成本过高,效率不够理想的难题。值得大力推广和应用。

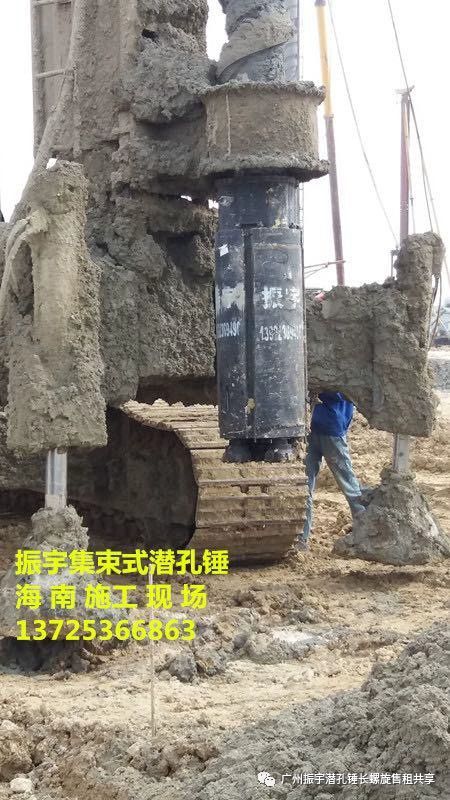

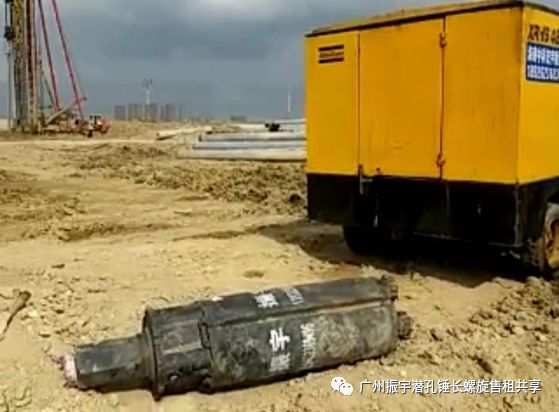

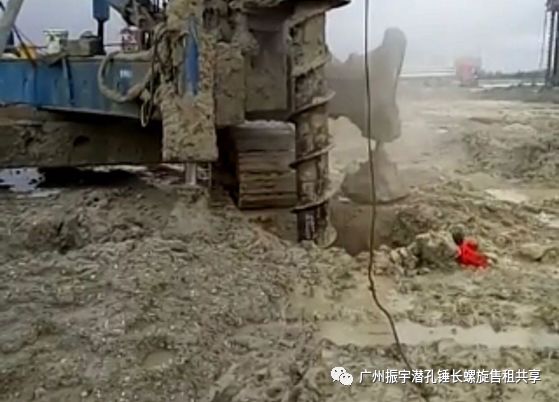

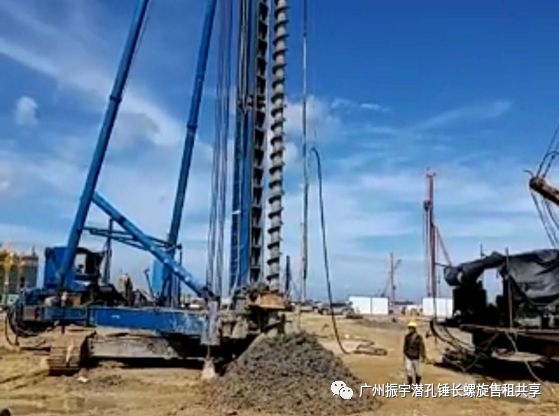

现场报道图片



现场资料



广州振宇集束式潜孔锤施工现场
